Телеметрия и телемеханика

Оперативное управление удаленными объектами невозможно без надежных систем передачи данных о работе оборудования на диспетчерский пункт для своевременного принятия управленческих решений.
Система телемеханики сама окупает себя уже в первые месяцы эксплуатации.
Экономические эффекты внедрения:

- Снижение простоя оборудования
- Снижение затрат на эксплуатацию, меньше холостых выездов для осмотров
- Возможность увеличения количества обслуживаемого парка оборудования без увеличения штата
- Наличие статистики о работе оборудования
- Возможность прогнозирования аварий анализируя статистику
- Предотвращение хищений на удаленных объектах
- Быстрое реагирование на нехарактерную работу оборудования
- Снижение ущерба окружающей среде

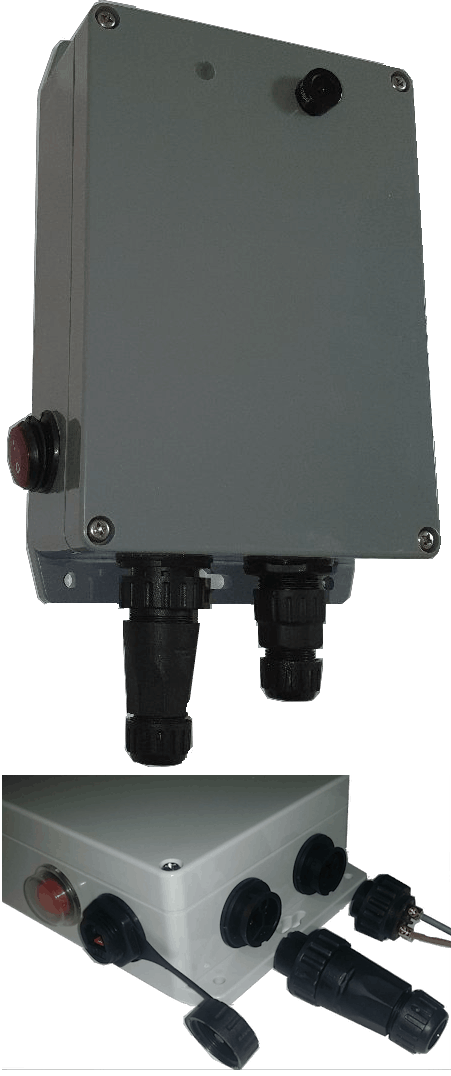

Модем

Блок связи

Сбор данных телеметрии может быть осуществлен с помощью модема «NPC» по собственному протоколу, через сети WiFi, 3G/GSM.
Исполнение: IP65, температурный режим – 40 +50
Напряжение питания 220в - прямое подключение к питающей сети.
Не требует отдельного шкафа автоматики!!!
Небольшие габариты: 200х250х80 (мм) и вес 500 г. Благодаря особенностям конструкции монтаж и пусконаладка на месте осуществляется без привлечения специалистов АСУТП простым электриком.

Интерфейсы сбора данных с оборудования:
• RS-485
• RS-232
• Ethernet

В блок может быть установлена видеокамера, что позволяет передавать фото/видео с удавленных объектов по сети GSM с распознаванием людей и автомобилей.

Используемые разъемы IP67 с креплением кабеля под винт и соединением типа БАЙОНЕТ, позволяет быстро смонтировать модем на площадке. Замену оборудования на ремонт требует не более 5 минут.

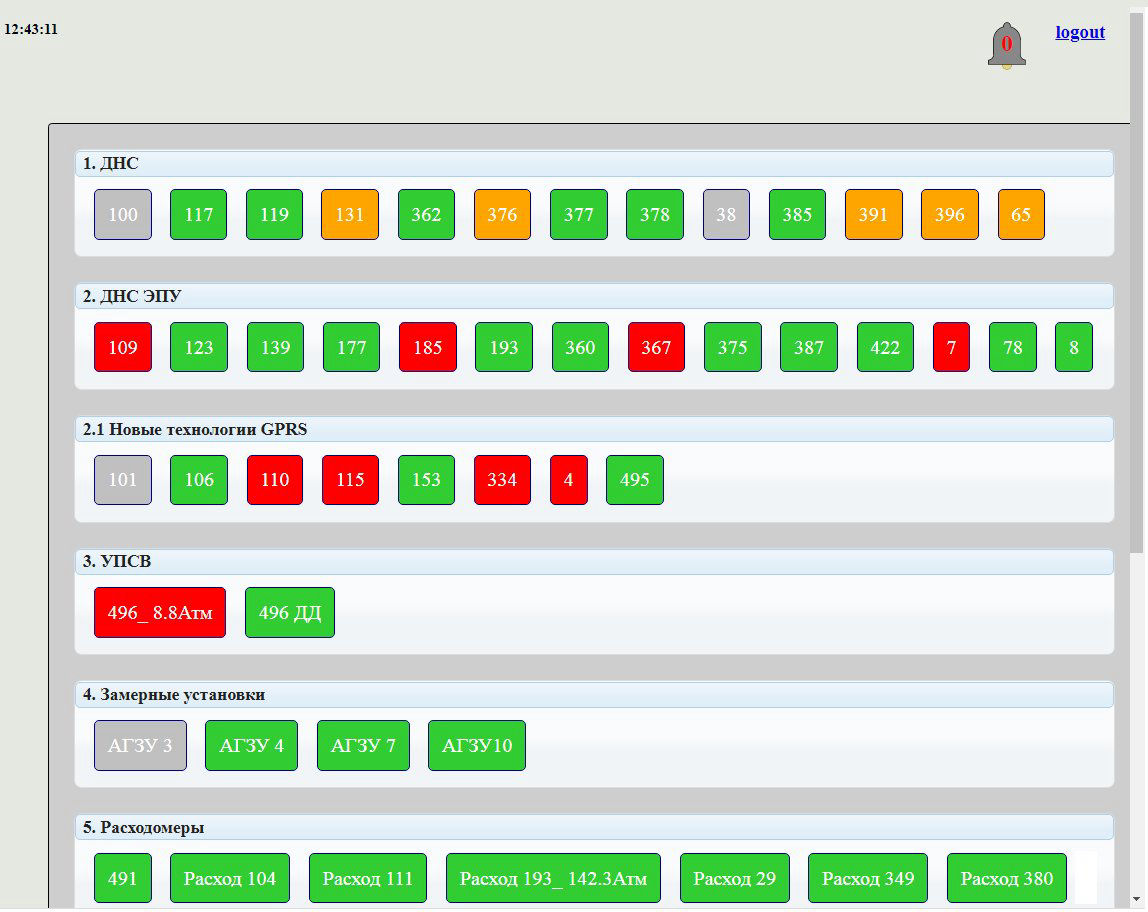

Главный экран

Среда визуализации

Для удаленного управления оборудованием используется встроенный WEB сервер.
Система мультиплатформенная и будет одинаково хорошо работать как на WINDOWS, так и на LINUX и MAC OS.

Визуализация построена на базе технологии WEB SOCKETS, которая дает возможность обновления данных в реальном времени, по мере их поступления на сервер.

На главном экране указываются все объекты телеметрии, которые подключены в системе дистанционного контроля и управления.

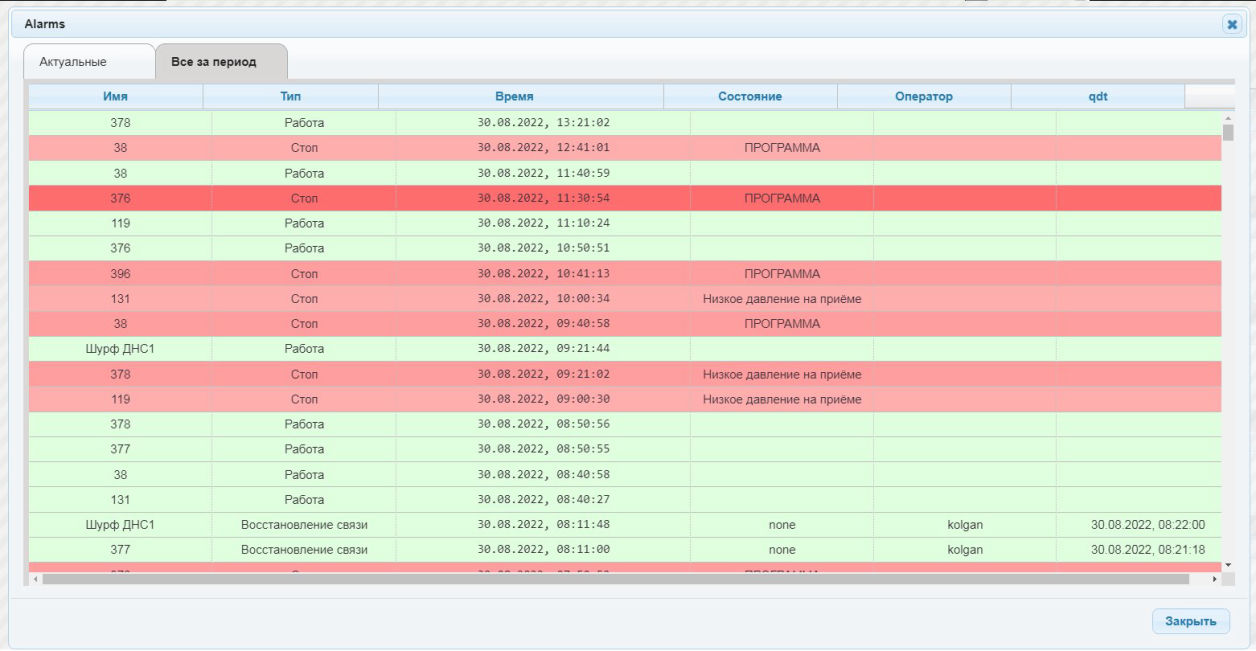

Журнал событий

Состояния объектов

Если ОБЪЕКТ телеметрии находится в работе, прямоугольник с его названием, будет ЗЕЛЕНЫЙ. Если остановлен, то в зависимости от причины остановки либо КРАСНЫМ либо ОРАНЖЕВЫМ.
ОРАНЖЕВЫЙ цвет – сигнализирует остановку по технологическим причинам.
Изменения состояния записываются в базу данных. При аварийных остановках идет звуковое оповещение и загорается колокольчик в правой верхней части экрана, внутри которого загорается число аварийных объектов. При нажатии на колокольчик можно увидеть, какие объекты требуют внимания.

Управление объектами

Для детального просмотра состояния объекта необходимо нажать на нем левую клавишу мыши.
Во вновь открывшемся окне можно увидеть текущие параметры работы оборудования.

При наличии достаточного уровня доступа, можно менять параметры и организовать удаленный запуск/остановку. Также доступен просмотр архива показаний, и экспорт их в Excel.

На объектах, где блоки связи оснащены видеокамерой, возможна передача видео с объекта

Сервер Npoller

Сервер является центральным звеном системы сбора

Система предназначена для организации сбора данных, визуализации работы и оперативного управления технологическим оборудованием, работающим по протоколу MODBUS-RTU(TCP) и иным протоколам со следующим функционалом:

1. Сбор данных о работе оборудования (чтение регистров Modubus и иных протоколов).
2. Хранение архивов заданных пользователем параметров
3. Управление оборудованием: включение, отключение, изменение уставок (запись регистров).
4. Для станций управления ЭЛЕКТОН и НОВОМЕТ реализована функция автоматического сбор архивов станций правления в оригинальном формате станций управления (уникальная функция, при ее использовании полностью отпадает необходимость во флешках и объезде станций управления для сбора архивов)
5. Генератор отчетов.
6. Взаимодействие с другими СКАДА системами, в качестве ОРС или Modubus-TCP сервера.
В отличии от многих других систем, наша создавался как мультиплатформенная система, для работы которой требуется только WEB браузер, работающий на любой операционной системе, что делает эксплуатацию максимально простой как для пользователей, так и для системных администраторов.
